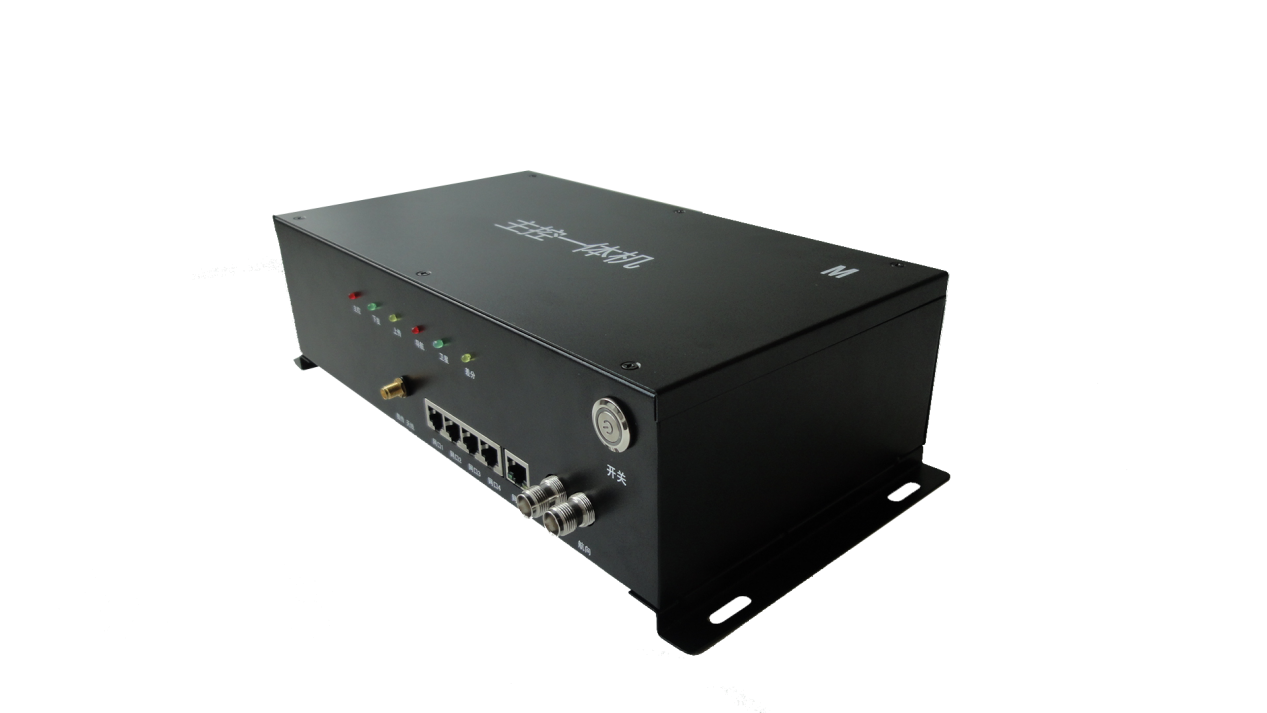

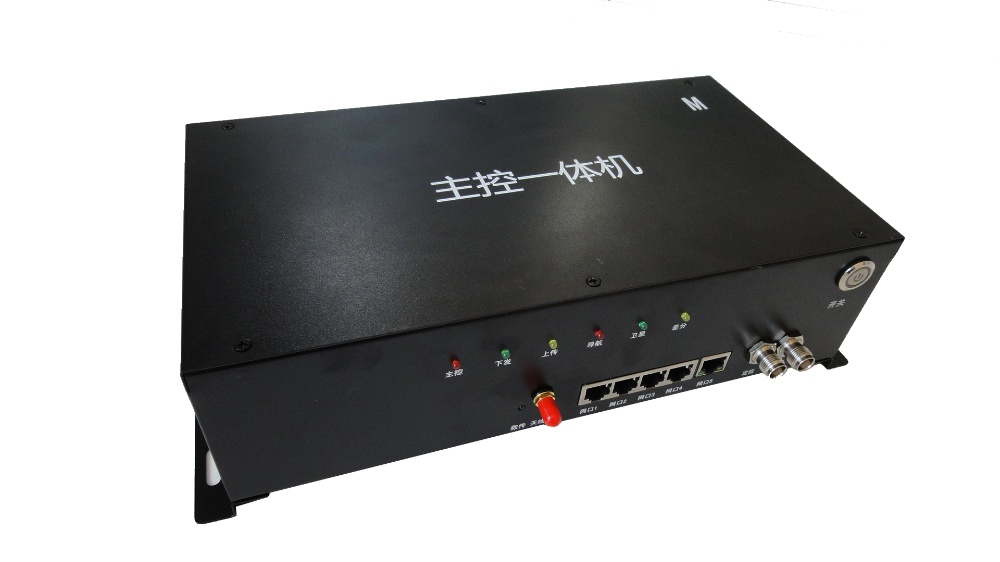

差分主控一体机-M版
产品名称:
差分主控一体机-M版
产品特性:
多星多频高精度定位测向板卡加持、RTK解算、厘米级定位精度
主板集成惯导和OBD模块等,稳定性更高
车载信号采用COM-RS232口与信号线直连,连接更可靠
可与国内主流驾考设备厂家无缝对接
相关参数:
整机尺寸:330*165*90mm
工作温度:-30℃~75℃
湿度:95%无冷凝
工作电压:DC 12V(+/-5%)
功耗:< 20W
接口:COM-RS232接口6个、2芯航空插头DC12V电源接口1个、网口5个(其中4个为数据交换端口)、GPS天线接口2个(定位和航向)、数传台接口1个
高精度板卡技术参数:
通道配置:432个通道
信号跟踪:GPS L1,L2;GLONASS L1,L2;北斗 B1,B2
支持长基线工作:50公里
首次定位时间:<60s
重新捕获时间:<2s
数据格式:NMEA-0183
数据更新率:5Hz
通信接口方式:串口/网口
通信波特率:标准115200bps
定位精度:0.01m+1ppm
初始化时间:<5s(典型值)
初始化可靠性:>99.9%
定向精度:航向<0.2°(1m基线)
速度精度:0.03m/s RMS
数传台技术参数:
频率范围: 902 ~928 MHz (FHSS)
数据链路范围:100公里,可视条件
调制方式:2 级 GFSK
传输速率:标速115.2kbps /高速153.6 kbps
跳频模式:15个信道/每种频段,共 105 个
跳频信道:50~112频道
接收灵敏度:高速:-105 dBm, 1x10-4BER、标速:-109 dBm, 1x10-4 BER
车载配件单元技术参数:
车载供电单元:
支持6~36V超宽压输入,工作效率大于95%,工作温度-30℃~+75℃,支持遥控开关机功能
信号采集单元:
支持OBD诊断接口信号采集
支持传感模式车载信号采集(含灯光、喇叭、刹车、门开关等)
支持全挡位检测
外围接口说明:
与外围传感器采用COM-RS232连接,牢固可靠,插拔方便
